行車紀錄器鏡頭製造原理：從鏡頭到守護神，揭開行車安全背後技術

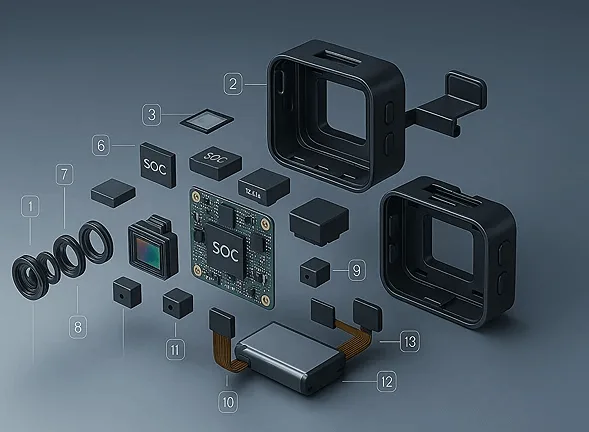

行車紀錄器內部零件拆解結構圖

行車紀錄器是許多車主保護自身權益的重要設備，但真正影響畫質的關鍵，不只在解析度，而是在鏡頭模組本身。鏡頭的製造原理、鏡片結構、鍍膜技術與感光表現，都會影響白天畫面清晰度、夜間車牌辨識能力與事故影像可信度。這篇文章將從鏡頭到整機應用，帶你看懂這套車用影像系統如何延伸成保護財產與行車安全的重要科技。

一、從「光」開始：鏡頭模組是視覺核心

鏡頭的結構設計

行車紀錄器鏡頭不同於攝影機，要求全天候穩定輸出、承受高溫與強光。典型鏡頭模組包含以下元件：

  • 多層玻璃／塑膠透鏡群：每層有不同折射率與角度，用於校正像差與增強邊緣清晰度。常見為 4P、6G 鏡頭組（P = 塑膠，G = 玻璃）。

  • IR-CUT 紅外濾光片：避免夜間或陽光下紅外干擾，保持畫面自然

  • 光圈模組（F 值）：決定進光量，F1.6 為常見高階鏡頭標準

  • 固定螺口與對焦組件：機器出廠時經過工業對焦調整，確保 5 公尺～無限遠皆清晰

鏡頭的成像條件與應用技術

  • 水平視角（FOV）：目前主流 140°～170°，能覆蓋雙線車道甚至部分人行道

  • 抗光暈技術（Ghost Reduction）：在夜間車燈直射下減少反光斑

  • AR 鍍膜技術：在鏡片表面加入鍍膜，增加透光率與耐刮性

二、影像進入感光元件：行車紀錄器的「眼底」

感光元件種類比較

目前高階車用錄影設備普遍搭載 Sony STARVIS CMOS 感光元件，具備以下特性：

延伸閱讀：Sony Semiconductor Solutions 官方 STARVIS 技術說明，可進一步理解低光源環境下的感光與夜視成像原理。

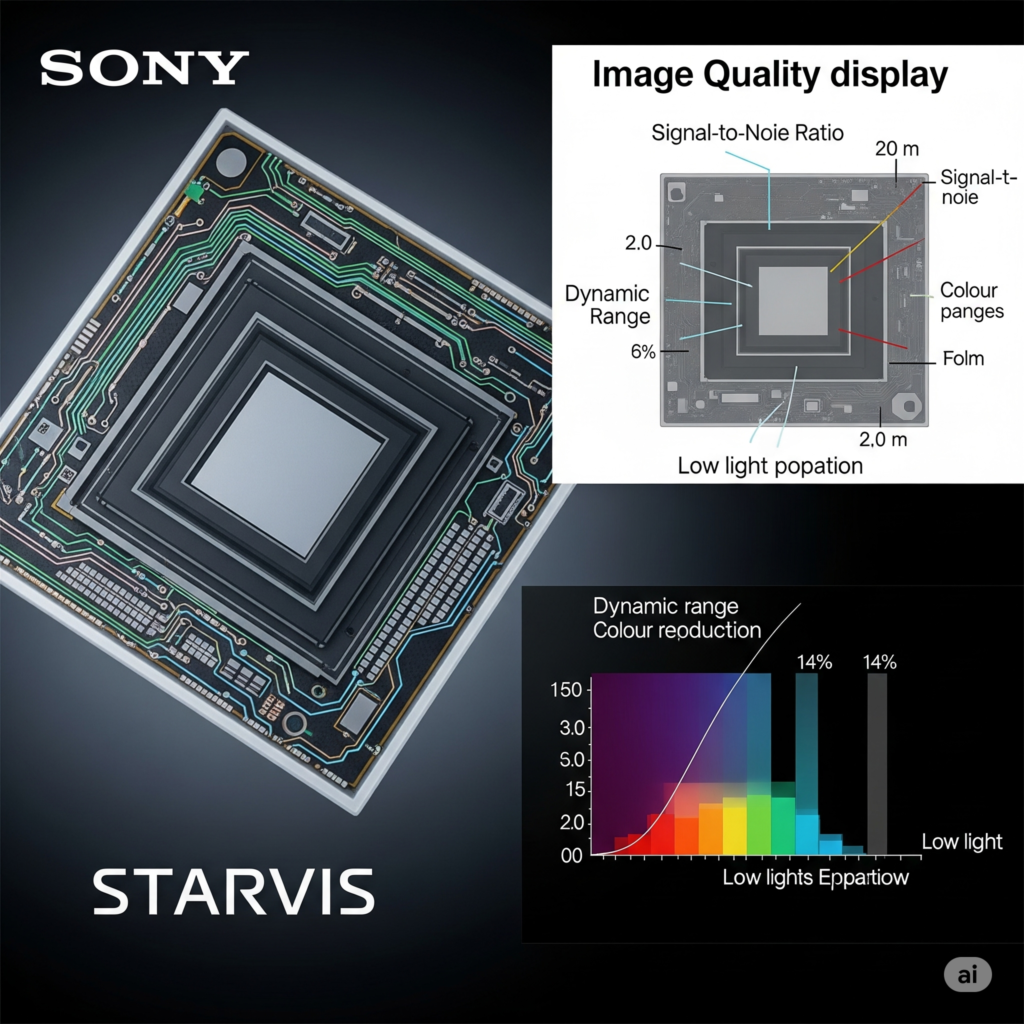

Sony STARVIS CMOS 感光元件與高畫質成像效果示意圖

  • CMOS（主流）：低耗電、便宜、技術進步快，已全面取代 CCD

  • CCD（過去常見）：類比傳輸、靈敏度高但耗電大、不利多功能整合

  • 超低照度能力（0.01Lux），在幾乎全黑環境也能記錄細節

  • 高動態範圍（HDR / WDR）支援，讓強光與暗部同時保留細節

  • 即時反應速度，搭配 ISP 影像處理器可即時進行降噪與畫面優化

三、主控晶片：行車紀錄器的大腦與中樞

主控晶片的運作原理

主控晶片（SoC, System on Chip）是影像壓縮、控制記錄流程、管理儲存的總核心。常見廠牌有：

  • Novatek（聯詠）：台灣主力廠商，成本效益高

  • Ambarella：高階晶片，運算與壓縮能力強

  • HiSilicon：華為系統晶片，支援智慧分析功能

其主要職能包括：

  • 即時影像壓縮（H.264 / H.265）

  • 控制錄影流程（循環錄影、事件鎖檔）

  • 與 G-Sensor、GPS、Wi-Fi、APP 溝通整合

  • 支援雙鏡、停車監控、語音操控等擴充應用

四、儲存與記錄模組：不只錄下，還要存好

記憶卡與壽命管理

這類錄影設備使用高速 microSD 記憶卡（建議選 A1、V30 以上），容量範圍常見有：

  • 64GB：一般錄影 5～6 小時

  • 128GB：可存放 12 小時以上影像

  • 256GB：適合雙鏡、停車監控等需求

為延長卡片壽命與避免遺失資料，主控會設有：

  • Wear Leveling（均勻寫入）技術

  • File Recovery 保護架構

  • G-Sensor 鎖檔分區，不被循環覆蓋

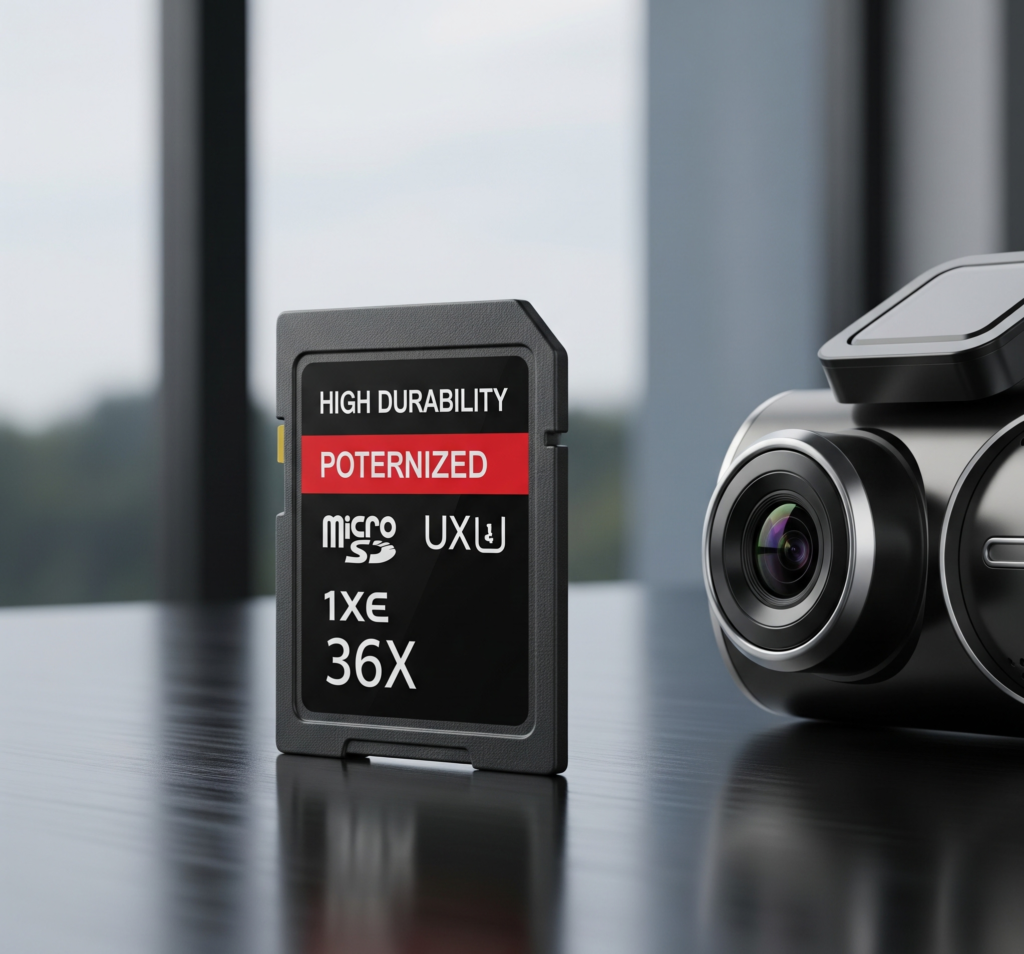

高速 microSD 卡用於行車紀錄器的耐用性展示

五、外殼、電路與組裝：從線路到機殼

PCB 電路設計與 SMT 製程

行車紀錄器的 PCB 多為多層設計，核心佈局包括：

  • 主控 + DRAM 暫存記憶體

  • Sensor 接頭與影像通道

  • G-Sensor 與電源管理電路

  • Wi-Fi 或 GPS 模組（如有）

經過 SMT 自動貼片機將晶片安裝到板子上，再由回焊爐完成接點熔接。

外殼模具與散熱設計

塑料外殼採 ABS＋PC 混合材料，特性如下：

  • 耐熱：可承受 80°C 車內溫度

  • 抗震：減少顛簸造成故障

  • 隱蔽：設計體積小巧不擋視線

部分機種外殼設有金屬散熱片或熱傳導膠，幫助主控晶片降低工作溫度。

六、功能升級：從錄影走向智慧防護

夜間補光與清晰處理

具 GPS 與速度紀錄功能的行車紀錄器畫面示意

   搭配 WDR 技術與低光元件之外，部分高階機種採：

  • HDR 實時合成影像技術

  • 3D 降噪演算法

  • 前鏡＋紅外後鏡設計（雙錄）

ADAS 智能輔助與 GPS 結合

ADAS 駕駛輔助模組能提供：

  • 車道偏離警示

  • 前車距離過近警告

  • 車距雷達配合影像提示

內建 GPS 模組還可同步記錄速度、座標，並與影片結合，成為「時地畫」三合一證據。

七、從警政使用到日常守護：的實際價值

警察與司法部門眼中的證據工具

指教員與交通警察常透過行車紀錄器協助調查以下案件：

  • 肇事逃逸

  • 酒駕碰撞

  • 區域性超速與逆向行駛證據

  • 鑑識比對車牌與人臉（搭配其他監視器）

甚至可作為刑事案件之旁證，如性騷擾、綁架行為紀錄等，已多次被法院採信。

一般車主眼中的財產防線

對車主來說，車用影像系統在以下方面扮演關鍵角色：

  • 停車監控模式（Motion Detection）

  • 碰瓷詐騙紀錄（人為撞車、假受傷）

  • 計程車或外送司機保護自身清白

  • 家庭共乘，保障孩子上下車過程安全

警察利用行車紀錄器畫面進行事故調查取證

八、挑選建議：不是功能多，而是穩定久

選購這類設備不應只看價格，而應關注：

  • 是否具備高感光元件與低光畫質技術

  • 主控晶片是否支援 H.265 低壓縮損失錄影

  • 有無 GPS、雙鏡、停車監控與 G-Sensor 完整整合

  • 外殼材質與散熱結構是否經過實測驗證

結語：從光學與電路到你的人身安全

行車紀錄器不是單純的錄影設備，而是結合鏡頭工藝、感光科技、晶片控制、資料儲存與智慧整合的多功能系統。它的每一段錄影，不只是影片，更可能是你在未來面對司法或保險時，守護清白與財產的證據。

從警政單位、科技製造到一般家庭，它已經成為交通世界中不可或缺的電子守門員。
你看到的不是「鏡頭」，而是科技製造的一道防護網，時時刻刻在背後守護你。

為什麼鏡頭製程會影響夜間畫質

車用錄影設備在白天通常都能拍出清楚影像，但真正考驗品質的是夜間、逆光、雨天與高速移動場景。這時候，鏡頭模組的製造精度就會直接影響畫面表現。

鏡片如果研磨不夠精準，影像邊緣容易模糊；鍍膜品質不足，遇到路燈、對向車燈或隧道出口時，就可能產生眩光與光斑。這些問題平常看起來只是畫面不漂亮，但在事故發生時，可能會影響車牌、號誌、車道線與周邊環境的判讀。

好的鏡頭設計，並不是單純追求高解析度，而是要讓感光元件接收到穩定、乾淨且失真較低的光線。當鏡片結構、光學鍍膜與組裝角度都控制得更精準，夜視畫質就會比較穩定，細節也比較不容易被強光或雜訊吃掉。

選購時不要只看解析度

很多車主選購時會先看 1080P、2K 或 4K，但解析度只是其中一個條件。真正影響實用性的，還包括鏡頭光圈、感光能力、抗眩光表現、夜間降噪與影像處理能力。

如果鏡頭品質不足，即使標示高解析度，實際錄下來的畫面仍可能出現邊緣變形、夜間過暗、車牌反白或遠距離細節不足。相反地，鏡頭模組與影像處理搭配得好，即使規格看起來不是最誇張，也可能提供更穩定的事故記錄效果。

 鏡頭背後代表的是安全價值

車用影像系統的核心目的，不只是記錄路上風景，而是在關鍵時刻提供可信的影像證據。清楚的事故影像可以協助釐清責任，也能降低爭議與誤判。

因此，鏡片結構、鍍膜技術、組裝精度與夜視表現，都不只是製造技術名詞，而是會直接影響車主權益的安全細節。當一台設備能在白天、夜晚、雨天與強光環境下維持穩定畫質，才真正具備長期使用價值。
